小慶的馬車喇叭線路圖(按小圖看大圖)
1.原廠喇叭還留著 叭小車和行人用的
2.噴馬的穩壓器較大
3.我裝繼電器的地方
4.接車台(負電)
電子材料行價位減半-->請好好利用
不然你就要買金魚來養了^_^!!
我裝的是博世的喇叭
因為BMW520有用這款喇叭
( 聲音還不錯 一顆高音 一顆低音 都要裝喔!!)
|
|||
|
小慶的馬車喇叭線路圖 |
|||
(按小圖看大圖) |
|||

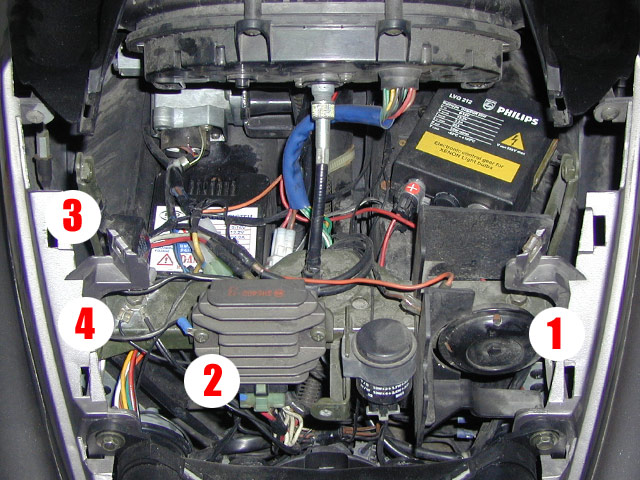

| 先看解大概吧!! 1.原廠喇叭還留著 叭小車和行人用的 2.噴馬的穩壓器較大 3.我裝繼電器的地方 4.接車台(負電) |
|
||

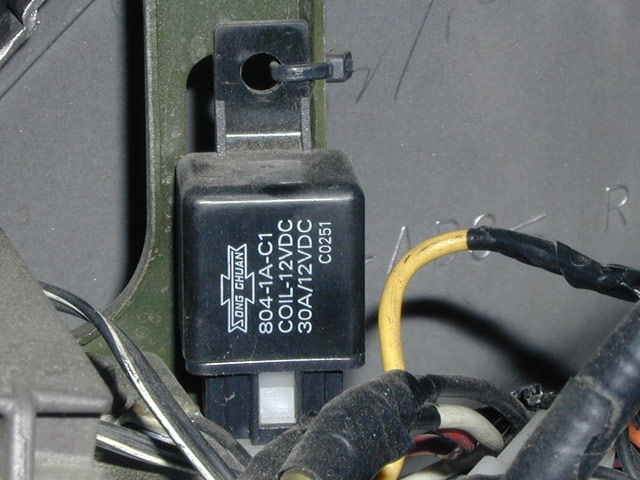

| 繼電器 汽車百貨約80元 接腳約30元 電子材料行價位減半-->請好好利用 |
|
||

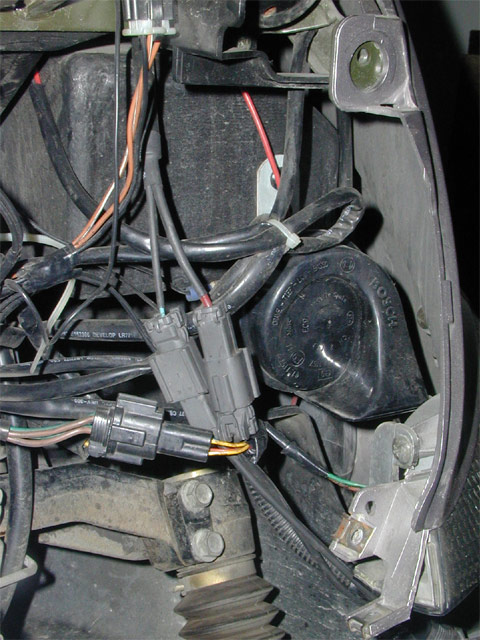

| 我鎖喇叭的位置 喇叭開口別向上
不然你就要買金魚來養了^_^!! |
|
|
|

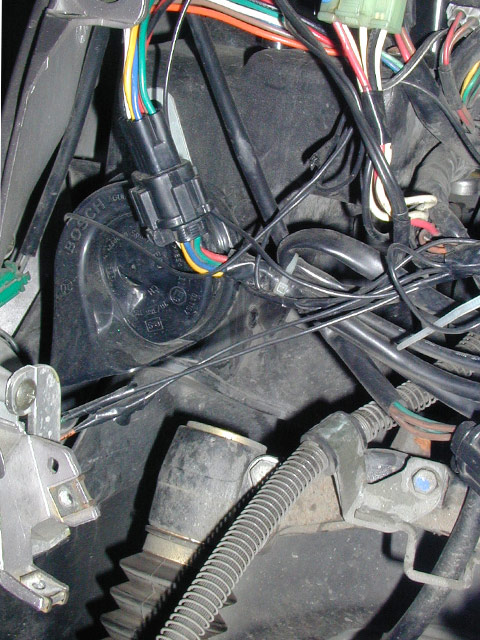

| 因為我自己有多切換開關 沒有的就線路減半吧 !! 我裝的是博世的喇叭 因為BMW520有用這款喇叭 ( 聲音還不錯 一顆高音 一顆低音 都要裝喔!!) |
|||

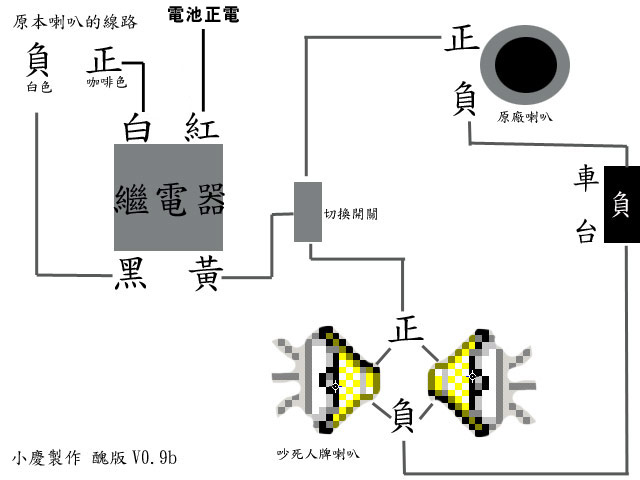

| 接法一.這是最好的接法 但是較麻煩 | |
||

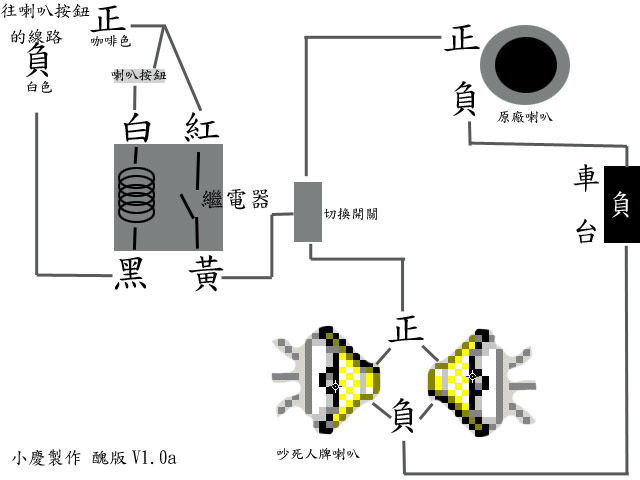

| 接法二. 偷懶的接法 電直接 接原來線組...較快 | |
||
| 如果資料有錯要跟我說喔 | 版權所有 引用請來信告知 | Yaoching WEB | |
